怎么策划医院装修设计任务书

来源:医院装修 时间:2021-07-29 16:08:38

XX项目
医院装修设计任务书
编制单位:XXXXXXXX有限公司

2021年0月XX日

一、项目概况
XXXXXXXXXXXXXXXXXXXX。总建筑面积2600平方米,医院装修工程造价需控制在1500元/平米。项目现状及具体情况需设计单位自行现场踏勘,联系人:XXXXXXX。
二、设计依据
  1. 国家及地方相关法规、规范;
  2. 我司提供的建筑图纸;
  3. 设计任务书;
  4. 甲方的其他要求及资料。
三、设计服务对象
空间服务对象包括:
1、孤独症儿童
2、多动注意力缺陷儿童
3、言语发展障碍儿童
4、医疗专家
5、其他儿童康复机构负责人
6、我司以外的康复老师
7、患儿家长(多伴有生活焦虑,需要温馨放松,益学安静的令人放松和舒适的空间)
8、康复老师:多为90后人群,缓解工作压力的同时,满足自我提升学习的氛围。

四、设计基本要求
1.将康复医院设计过程或技术融入其中,形成医院装修的模块化;
2.医院设计要求风格简洁,保障环保、安全,满足特殊儿童视觉角度及儿童使用习惯、心理特征和行为规律。
3.通过温馨、舒适、放松的空间打造,以及儿童游乐区的场景构造等,使家长紧张得到缓解和放松,提升放心和满意的感受,产生美好的体验感
4.本项目将申请“医疗诊所牌照”,请在设计阶段满足诊所对场地、空间的要求。

  • 功能、空间需求
结合项目各项功能,本次医院装修的空间主要划分为以下区域:品牌展示区、购买决策区(咨询室)、家长休息区、儿童游乐区、医疗处置室、儿童康复区、办公区、培训区域、休息区(临时宿舍)

1.接待区
1)接待区为入园接待和来访/参观第一感受区,以及前台人员的工作场所。设置主背景墙,造型吊顶和灯光,接待台方便家长签到、扫码、消毒等;
2)部分入园儿童有不适(恐惧)心理,设计小面积儿童冷静区或有利于吸引儿童进入的游戏区。
2.展示区
  用于品牌/企业形象展示,产品定位宣传,通过展板、证书、文件、资料等展示具体情况,由资料架、电子展示屏、专题展示墙等组成。
说明:
1)接待区和展示区可以统一考虑,也可以分列,如分列需遵从就近原则。
2)每天8:30;13:30家长集中接送孩子,人多,孩子需要换鞋,较为杂乱,通过合理的空间规划和动线设计,使之更有序。孩子的鞋和包的储物空间需要充分预留,并且便于使用,避免堵塞。
3.购买决策区
配置电源及电话、接待沙发、儿童桌椅、办公桌椅、文件柜、监控电视等。
4.家长休息区
部分家长会提前1-2小时带孩子到中心等待上课,或等候孩子上课,家长60%为祖父母,40%为父母;家长主要行为包括聊天、看监控、休息、工作、吃饭;该区域需支持以下多项功能,最大容纳97人。
  1. 支持家长较舒适的休息/办公/带孩子吃饭可临时开设家长课堂/沙龙。
  2. 备餐区,有单独的洗水果池(防溅)、操作台面(切水果区)、橱柜台面开垃圾箱,便于收拾。需考虑冰箱、微波炉位置及电源预留。
  3. 数据展示,智能设备体验区(可做墙面)。
  4. 能看到孩子在游乐区的情况。
  5. 监控区,家长可通过监控屏了解孩子在教室的情况、该区域不做长久停留。
5.儿童游乐区
1)在游乐区通过场景打造等方式,体现品牌价值,提升客户体验感;
2)孩子可在此玩耍,让家长能适当休息,
6.处置室
符合诊所医疗标准要求,参见附件。
    7.教学区
1)儿童为1.5岁-6岁;每次课程,儿童及老师要在此空间待3小时;
2)基于部分儿童有问题行为,须设置小面积的冷静区;
3)教室有大量的玩具,需要收纳空间;移动教具收纳柜双面开门,方便两位老师同时放取用具;感统教室需考虑大型玩具收纳。
4)基于儿童需要学习生活技能,如果空间可以,建议考虑模拟生活场景(比如洗手池等);
5)基于我司的课程为升阶课程,可考虑从空间设计让家长体验到孩子的成长;
6)每间教室须放置电视用于教学,电源插座除电视外还需预留一个插口;电源插口距地面1.2米以上。
7)教室每个独立空间需要无死角监控(ABA教室里的小套间也需要单独设置);
8)教学区域需有一个换洗室,以便老师给幼儿换尿不湿或处理尿裤子的情况,需要清洗,要考虑上下水。
9)每次课程结束,老师会与家长有10分钟左右的交流;
10)需要大量视觉提示
11)教室内的粘贴墙为浅灰色。
12)教室必须隔音,特别是个训教室隔音。
13)孩子经常踢墙,活动桌椅经常会在墙面留下压痕,考虑墙面局部保护(要考虑经济性)。
14)感统教室地面在上课时需要铺PU软垫(便于清洗,方便收换)。
15)教室需要挂窗帘。
8.办公区
1)老师办公,一人一桌椅,椅子需要有腰托,舒适,可调节;配置足够储藏柜、考虑复印、茶水区
9.教学区卫生间
1)成人、儿童卫生间蹲位设计要满足运营人数的需求,儿童卫生间分男女,男孩多一些,蹲坑占一半,女儿童2个蹲位,1个马桶;成人卫生间女厕2位,男厕1位;
2)洗手池区域,方便老师带领孩子排队洗手,配置小厨宝电源,冬天用热水。
 10.资料室、库房
用于摆放资料及闲置物品,需配置吊柜及货架、文件柜。
11.会议室
16-30人开会、培训,有投影及书写板,配置各方位电源点位及多媒体电源。
11.独立机房:
1)用于网络电话接入及网络,电话,监控,服务器,ups设备安装。
2)机房地面应采用抗静电地板,地面负荷每平米不少于450kg。
3)机房电源插座分为:市电插座和空调插座。
4)机房配置空调、消防及空调水检测系统。
12.临时宿舍区
1)用于教师宿舍(约42人),支持住宿、洗漱、淋浴、公共卫生间、衣服晾晒等,面积合理规划;
2)同时要考虑后续4层整层改为教室,机电等基础设施不需要改动,45平米的教室占比较大。

  • 康复医院设计细节注意事项
  1. 高效利用空间,合理分配布局,满足各功能区域的需求,规避不安全隐患(例如:承重柱、直角、走廊宽度等。
  2. 所有选材应达到环保要求,符合国家环保验收标。
  3. 配电箱位置尽量隐蔽,最好避开主要空间,安置在门后边、走廊等墙壁上。
  4. 智能化触摸屏、开关、插座、有线电视等面板统一考虑,相互位置协调美观
  5. 灯具照明控制方式符合生活习惯。教室内照吸设备不能使用直射灯,要使用柔和照明的灯;前台及公共区域可用直射灯提高光线亮度;吊顶在边缘做隐蔽灯带;感统教室要做造形灯带。
  6. 消火栓位置在满足规范的同时应方便、隐蔽,可以考虑装修做暗门的空间。
  7. 教室要求绝对隔音,隔间区域要以双层石膏板封板,内要填充紧实岩棉。
  8. 尽量满足采光光线照射,同时场地内自然空气流畅。
  9. 电源点位要求:教室内电源点位要1.2米高,电视安装高度在1.2-1.5米;服务功能区要设家长使用微波炉电源点位;家长休息区要留有饮水机电源点位及媒体设备使用电源点位;员工办公室要留有办公设备电源;
  10. 监控要求:各教室要无死角监控,走廊及公共区域无死角,卫生间除外;
  11. 网络配置需要能非常好的支持网上教学。
  12. 电梯桥箱内装修与公共区域装饰一同考虑,保持整体效果。

  • 康复医院设计时间进度安排

设计阶段 提交时间 讨论时间 定稿时间 备注
概念设计阶段 7月15日 7月16日 7月18日
方案深化设计阶段 7月25日 7月25日 7月30日
施工图设计阶段 8月6日

  • 医院设计阶段及提交成果的深度要求

(一)概念设计阶段(投标阶段回标、述标时间为7月15日,具体要求如下

1、概念设计提交成果:概念设计展示板或图册,内容包括但不限于:
(a)概念设计构思说明
深度要求:以文字说明的形式出现。设计主题阐述设计师对本项目的理解、设计构思、设计理念及建议,详细表明如何利用各种设计手法满足使用者的要求和满足国家及地方的有关政策要求。
(b)平面布置图
深度要求:根据甲方提出的使用要求,对各功能分区、满足功能要求的设施设备、交通流线的组织作出的初步规划。
(c)装饰风格意向图片
深度要求:用以阐述设计师对项目医院装修设计方向性把控的图片集合,包括装饰构件、家具、工艺灯具、陈设品等。可以穿插手绘表现图,但主要以实景照片为主。
(d)场地的消防、环保、配套设施等方面的考虑和要求,工艺流程简要说明、主要施工技术要求说明,对具有特定功能要求的设计进行阐述。
(e)医院装修部分主要区域效果图
  各功能区域及分区之间的衔接、主要出入口及前台、楼道及康复教室室内装修效果图、家长休息区、卫生间及特殊需求区域等。
(f)主要经济指标说明(需列表分项),主要材料列表及品牌说明(2-3个同档次品牌)
2、所有图纸文件均需提供A3幅面彩色图册3套,及相应的PDF或PPT文件。
3、甲方书面认可后,认为该阶段工作完成。

(二)方案(深化)设计阶段

1、方案(深化)设计阶段提交成果:
(a)医院装修设计平面布置图
深度要求:各功能区域的名称、使用面积、地面材质、家具布置。
(b)医院装修设计天花平面布置图
深度要求:包括空调机位置、出风及回风位置、电灯开关位置、灯具位置及检修口的布局规划。
(c)医院装修设计地面材质排版示意图
深度要求:包括地面面饰材料、图案及地面标高
(d)医院装修设计强弱电插座点位平面布置图
深度要求:包括电器设备插座位置、强弱电户内箱位置、电视电话宽带设置的布局规划。
(e)医院装修设计天花照明控制示意图
深度要求:天花照明灯具的控制方式、开关位置的合理规划。
(f)医院装修设计空调平面布置示意图
深度要求:空调外机型号及摆放位置、空调内机型号及摆放位置、冷媒管道直径大小、冷凝水排水管道、空调温控面板位置等相关设备的合理布置。
(g)医院装修设计地暖平面布置示意图
深度要求:地暖锅炉、地暖电磁阀、地暖管道排布、地暖温控面板等相关设备的合理布置。
(h)医院装修设计主要空间的立面图
深度要求:需表明立面材料及造型的色彩和进退关系,可以是手绘图上色,也可以用电脑绘制.
(i)医院装修设计效果图
① 户内包括客厅、起居室、餐厅、主卧室、次卧室、卫生间、厨房等,需反映出主要空间立面,每个户型3张以上,优先度排序为:客厅→餐厅→主卧室→次卧室→卫生间→厨房,其中必须有一个以上户型需出有代表性的卫生间和厨房的效果图。
② 医院装修设计公共空间不同区域均需出效果图,反映出整体效果及主要立面。
③ 其他可根据项目实际情况另行商定。
(j)装饰材料清单及实物样板,材料清单中需列明内容:
① 材料编号
② 品种名称
③ 规格(长度、宽度、厚度)
④ 产地
⑤ 使用部位
⑥ 用量(平方米)
⑦ 备注(地板/地胶颜色、花纹、材质等信息;墙纸的肌理等)
实物材料展板要求采用A1幅面KT板或12厚毛面密度板制作,其上粘贴材料实样。
2、医院装修设计效果图必须是彩图,所有图纸文件需提供A3幅面图册3套,及相应的AutoCAD电子文件、PDF电子文件。
3、甲方书面认可后,认为该阶段工作完成。

(三)医院装修设计施工图设计阶段

1、装饰施工图提交成果:
(a)图纸封面
深度要求:包括项目名称、图纸名称、编制单位、编制时间
(b)图纸目录
深度要求:包括图纸编号、图纸名称、图纸张号、图幅
(c)施工图设计说明
深度要求:有关设计依据、设计规范、主要施工做法的说明、施工过程中应注意的技术性说明文字等
(d)材料明细表
深度要求:包括材料编号、使用部位、主要规格等;严禁在施工图纸上提供供应商信息
(e)平面布置图
深度要求:包括平面布局、家居布置、地面材质、地面高差;可将立面索引图合并在此图中,但不可索引任何剖面;尺寸标注在平面布置外围,需有建筑轴线尺寸、开间尺寸、进深尺寸、隔墙轴线尺寸及开间、进深的总尺寸
(f)天花平面布置图
深度要求:包括天花造型、窗帘盒、灯具排布、使用材料、各部位标高;尺寸标注同平面布置图
(g)医院装修设计地面材质示意图(铺地平面图)
深度要求:地面面层材料的名称、种类、规格尺寸、地面标高;活动家具及可移动的地毯需删除,注意房间中的固定衣柜、卫生间的洗手台、座便器下方地面及厨房的橱柜等地面是否铺地材,需与施工中地面面材的施工范围一致;地面做法的大样、地面拼花的大样、地面高差或不同材质衔接的细部节点等在此图上索引
(h)医院装修设计隔墙定位图
深度要求:包括隔墙使用材料、隔墙厚度、隔墙的轴线尺寸;不同材料隔墙的做法详图索引;如建筑设计院已出隔墙定位图,在装饰设计无改动的情况下,以建筑设计院图纸为准
(i)医院装修设计天花尺寸图
深度要求:包括天花造型、窗帘盒及灯具相对尺寸、天花使用材料、各部位的标高;可将天花造型大样索引和天花剖面索引合并在此图中
(j)医院装修设计综合天花图
深度要求:在天花图基础上绘制,包括灯具、空调、消防、智能化等机电末端点位和检修口的位置、尺寸,以室内隔墙毛坯面为尺寸标注的基准线。
(k)医院装修设计强弱电点位平面布置图
深度要求:强弱电点位平面布置图包括以下图纸:住户箱系统配置图、插座平面布置图、照明电气平面布置图、弱电平面布置图、安防平面布置图。在平面图基础上绘制并标注具体尺寸,包括灯具、开关、强弱电插座、等电位盒、空调调速器、门禁对讲机、紧急报警按钮等,以室内隔墙毛坯面为尺寸标注的基准线。
(l)医院装修设计给排水点位平面布置图
深度要求:给排水点位平面布置图包括以下图纸:给排水系统配置图、给排水平面布置图、给水平面布置图、排水平面布置图。在平面图基础上绘制并标注具体位置及高度,包括给水点位、排水点位、地漏、温控开关,以室内隔墙毛坯面为尺寸标注的基准线。
(m)医院装修设计空调平面布置示意图
深度要求:空调外机型号及摆放位置、空调内机型号及摆放位置、冷媒管道直径大小、冷凝水排水管道、空调温控面板位置等相关设备的合理布置。
(n)地暖平面布置示意图
深度要求:地暖锅炉、地暖电磁阀、地暖管道排布、地暖温控面板等相关设备的合理布置。
(o)医院装修设计立面图
深度要求:包括立面造型、尺寸;面饰材料名称、尺寸;立面上房间门的名称、尺寸;电气开关插座等相对位置尺寸;造型的剖面结构索引、主要立面材料基层做法索引、立面上不同材料衔接的节点大样索引;立面图名称前的索引编号需对应平面图编号中的立面索引编号进行反向索引;必须绘制出立面两端的隔墙毛坯面、上下结构楼板、天花结构梁及门洞、窗洞的结构剖面,便于核查电气开关插座位置尺寸,也便于核查墙面材料做法的厚度,更能直观识图。
(p)剖面图
深度要求:须明确表示各侧面的进出相对关系及结构做法
(q)节点大样图
深度要求:施工单位无须深化便可用于现场施工
(r)门窗表及门窗详图
深度要求:包括门窗的内外立面、剖面、节点大样
2、医院装修材料/部品选型设计提交成果:
(1)卫生洁具选型设计图册
深度要求:含品牌、型号、规格尺寸、材质、技术参数、供应商信息、价格信息。
(2)橱柜及厨房电器选型设计图册
深度要求:含品牌、型号、规格尺寸、材质、技术参数、供应商信息、价格信息。
(3)工程灯具选型设计图册
深度要求:含品牌、型号、规格尺寸、材质、技术参数、供应商信息、价格信息。
(4)医院装修材料清单及实物样板
深度要求:材料编号须同施工图中的编号对应,其它要求同方案设计阶段。
3、医院装修设计家具及陈设品设计提交成果
(1)家具及陈设品设计图册
深度要求:内容包括活动家具、工艺灯具、装饰陈设品等,需提供布置图、意念图片和规格尺寸图或加工图(活动家具、工艺灯具)。
4、提供A3幅面装饰白图8套及相应的AutoCAD电子文件,PDF文件。
5、材料/部品选型设计需各提供A3幅面彩色图册3套;材料清单提供3份,实物样板1套。
6、甲方书面认可后,认为该阶段工作完成。
    以上各图均应体现的数据标记要准确、清晰、全面、明了,如因数据标记出现误差,则由设计方承担造成的损失;
  • 甲方提供的附件
  1. 建筑平面图纸电子版一份。

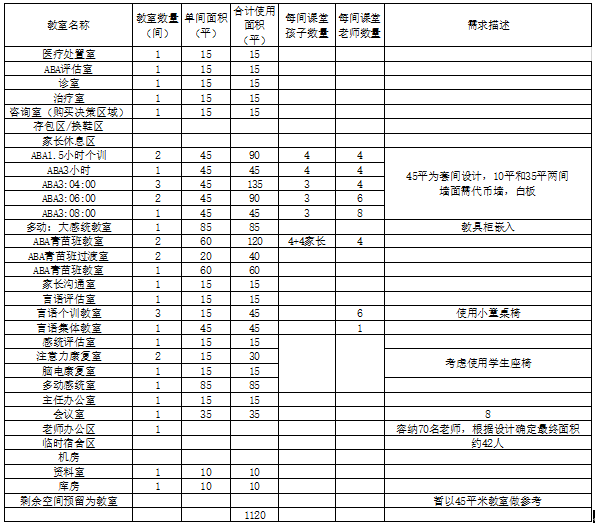

  2. 《各区域数量、面积要求》、《房间配置需求明细》、《教室示意图》
  3. 房间配置需求明细医疗机构基本标准常用(新)及医疗机构注册登记
